Ovládací modul indukční varné desky Whirlpool C00623609 / 488000623609
Modul ovládání indukční varné desky W11384414 SW 07.00.00

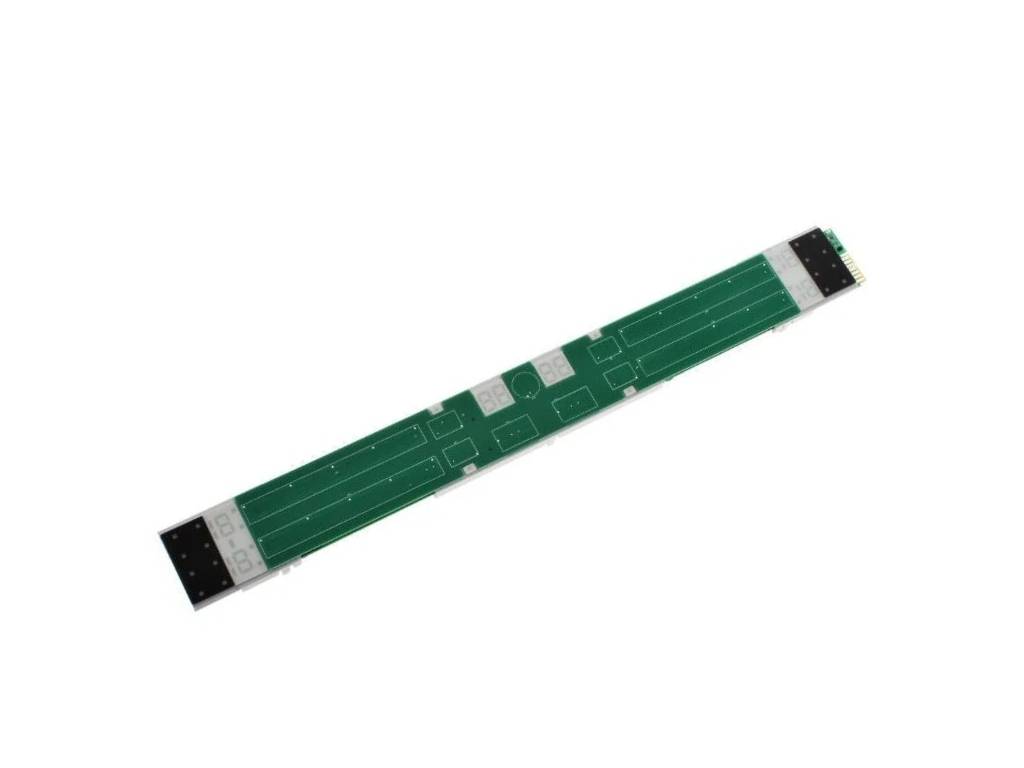

Ovládací displej HMI Pulsar C00623609 je originální řídicí a zobrazovací deska (display driver module) pro indukční varné desky skupiny Whirlpool. Díl nese interní označení Display Board HMI — Pulsar, Red a zajišťuje veškerou komunikaci mezi uživatelem a varnou deskou — dotykové ovládání zón, nastavení výkonu, zobrazení chybových kódů, dětský zámek a bezpečnostní funkce. Jde o originální náhradní díl distribuovaný pod katalogovým číslem Whirlpool / Indesit skupiny a je kompatibilní se spotřebiči značek Whirlpool, Hotpoint, Hotpoint-Ariston, Indesit, Bauknecht, KitchenAid a Franke.
Kompatibilní modely:
Hotpoint
TS9960CBF (kód F157510)
TS5760FNE (kód F158062)
TB7960CBF (kód F157485)
Whirlpool
WBS4560BF
WLS8560AL
Hotpoint-Ariston / Ariston Varné desky skupiny Hotpoint-Ariston na platformě Pulsar (ověřte PNC kód ze štítku)
Indesit Varné desky skupiny Indesit na platformě Pulsar (ověřte PNC kód ze štítku)
Bauknecht Varné desky skupiny Bauknecht na platformě Pulsar (ověřte PNC kód ze štítku)
KitchenAid Varné desky řady KHI a KHD na platformě Pulsar (ověřte PNC kód ze štítku)
Franke Varné desky skupiny Franke na platformě Pulsar (ověřte PNC kód ze štítku)
Ignis Varné desky skupiny Ignis na platformě Pulsar (ověřte PNC kód ze štítku)
Poznámka ke kompatibilitě: Modul Pulsar existuje ve více hardwarových revizích. Před objednávkou vždy ověřte přesné katalogové číslo dílu ze štítku vaší varné desky (PNC kód) nebo ze stávajícího modulu — číslo bývá vytištěno přímo na desce plošných spojů.
Co tento modul ovládá — funkce HMI Pulsar:
Ovládací deska HMI Pulsar zajišťuje tyto funkce varné desky:
Dotykové ovládání všech indukčních zón (zapnutí, vypnutí, nastavení výkonu)
Zobrazení výkonu a časovačů na LED / segmentovém displeji
Funkce PowerBoost — aktivace maximálního výkonu zóny
Dětský zámek — blokování ovládacího panelu
Automatické vypnutí a bezpečnostní funkce přehřátí
Zobrazení chybových kódů (F01, F02, E0, E1 a další)
Komunikace s výkonovou deskou (I100-4B nebo jiným výkonovým modulem)
Příznaky poruchy — kdy vyměnit ovládací displej C00623609?
Výměna HMI modulu Pulsar je indikována, pokud vaše indukční varná deska Whirlpool, Hotpoint nebo
Indesit vykazuje tyto příznaky:
Ovládací panel nereaguje na dotyk nebo reaguje chybně (nesprávná zóna, nesprávný výkon)
Displej nezobrazuje žádné hodnoty nebo zobrazuje nesmyslné znaky
Varná deska se zapne, ale nelze nastavit výkon ani zónu
Deska zobrazuje chybový kód F01, F02 nebo jiný kód HMI komunikace
Dětský zámek nelze aktivovat ani deaktivovat
Podsvícení displeje nefunguje nebo bliká bez příčiny
Deska funguje, ale ovládací panel je fyzicky poškozený (prasklé sklo, nefunkční dotyková vrstva)
Proč koupit originální díl Whirlpool C00623609?
Originální ovládací displej HMI Pulsar zaručuje:
Přesnou komunikaci s výkonovou deskou a ostatní elektronikou varné desky
Přímou záměnu bez nutnosti přeprogramování nebo kalibrace
Certifikaci CE a splnění bezpečnostních norem EU pro elektrické spotřebiče
Stejnou kvalitu a životnost jako díl montovaný při výrobě spotřebiče
Plnou funkčnost dotykového ovládání, displeje a všech bezpečnostních funkcí
Instalace
Výměna ovládacího displeje je určena pro autorizovaný servis nebo zkušeného elektrotechnika. Modul je zapojen do řídicí elektroniky pracující s napětím 230 V AC — před výměnou vždy odpojte varnou desku od elektrické sítě. Při objednávce doporučujeme ověřit přesné katalogové číslo modulu ze štítku vaší varné desky (PNC kód, obvykle umístěný na spodní straně nebo na rámu desky) nebo ze stávající desky plošných spojů.
